Nintendo Switch 2 เปิดตัวอย่างเป็นทางการไปเมื่อช่วงต้นปี หลังจากนั้นทาง Nintendo ก็ยังไม่ได้เปิดเผยข้อมูลสเป็ครายละเอียดเเบบเต็ม ๆ ของเครื่องเล่นเกมตัวใหม่นี้ออกมาแต่อย่างใด แต่จากรายงานล่าสุดได้มีรายงานชิ้นใหม่ที่เผยถึงข้อมูลที่น่าสนใจออกมาให้แฟน ๆ ได้รับทราบ

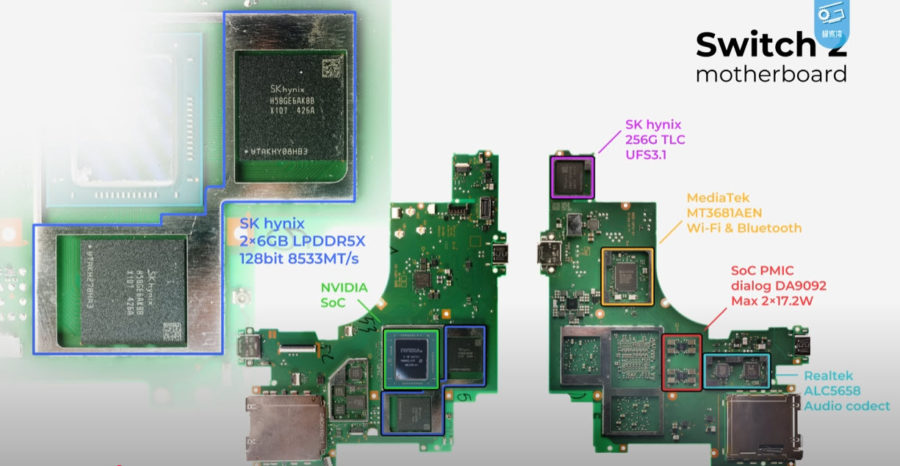

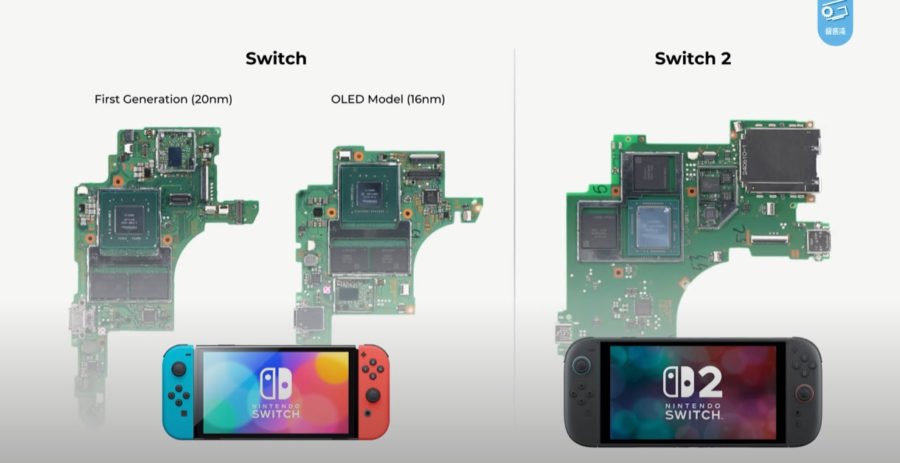

โดยข้อมูลนี้มาจากช่อง Geekerwan บน YouTube นักม็อดเดอร์ชื่อดังที่ได้รับตัวเมนบอร์ดของเครื่อง Nintendo Switch 2 มาจากนักวิเคราะห์ที่ชื่อ Kurnalsalts โดยเขาได้เผยว่า Nintendo Switch 2 จะใช้ชิป SoC NVIDIA Tegra T239 จากทาง Samsung ที่ใช้กระบวนการผลิตที่ผสมผสานระหว่างเทคโนโลยี 10nm และ 8nm ซึ่งคล้ายกับการกระบวนการผลิตชิป GPU ของการ์ดจอในซีรี่ส์ RTX 30 ของทาง Nvidia
ทั้งนี้ชิป SoC NVIDIA Tegra T239 จะประกอบด้วยคอร์ในการประมวลผลแบบ Arm Cortex-A78C จำนวน 8 คอร์ แต่ละคอร์จะมีแคช L2 ขนาด 256KB และแคช L3 ที่ใช้ร่วมกันขนาด 4MB ส่วนชิป GPU Ampere มีขนาด 2.4 ตารางมิลลิเมตร มีความเป็นไปได้ว่าอิงจากดีไซน์ GA10B โดยมี 6 Texture Processing Clusters และ Streaming Multiprocessors จำนวน 12 ตัว รวมทั้งหมด 1,536 CUDA cores โดยชิป SoC มีขนาด 207 ตารางมิลลิเมตร

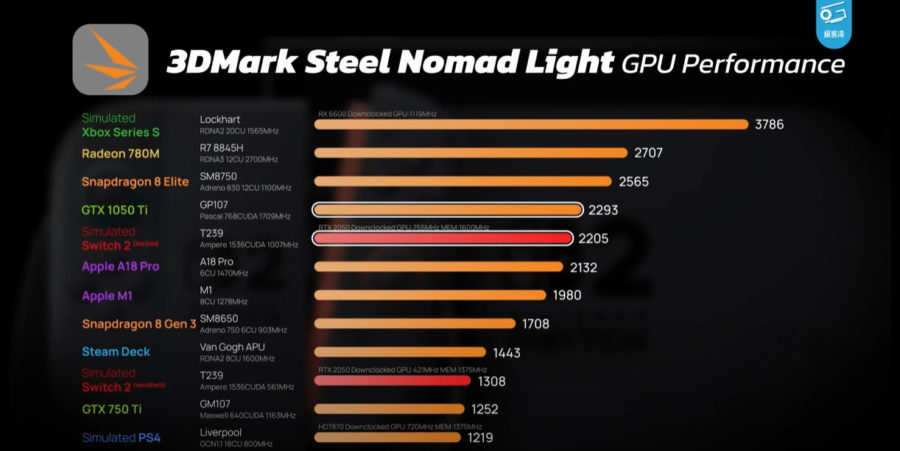

ส่วนประกอบอื่น ๆ เช่น แรมหรือหน่วยความจำ LPDDR5x-8533 ขนาด 12GB แบบ 2x6GB พื้นที่จัดเก็บข้อมูลแบบ UFS 3.1 ความจุ 256GB ของทาง SK Hynix ชุดจ่ายไฟ 34 วัตต์ พร้อมโมดูลเชื่อมต่อ Wi-Fi และ Bluetooth จาก MediaTek ส่วนผลการทดสอบประสิทธิภาพของชิปเมื่อใช้งานในโหมด Docked เทียบได้กับการ์ดจอ GTX 1050 Ti และเมื่อใช้งานในโหมด Handheld จะใกล้เคียงกับการ์ดจอ GTX 750 Ti แม้คะแนน 3DMark จะดูไม่หวือหวา แต่ตามรายงานของ VideoCardz ก็ยังถือว่าแรงกว่าชิปกราฟิกของ Nintendo Switch รุ่นแรกถึง 7 เท่า
คงต้องรอดูกันต่อไปว่า Nintendo Switch 2 จะมีประสิทธิภาพในการเล่นเกมและใช้งานจริงเป็นอย่างไร โดยคงต้องรอดูรีวิวหลังตัวเครื่องวางจำหน่ายอย่างเป็นทางการในวันที่ 5 มิถุนายนนี้ครับ
