บริษัท สตอเรจ แอนด์ อิเล็กทรอนิกส์ ดีไวเซส โซลูชันส์ (Storage & Electronic Devices Solutions Company) ในเครือของโตชิบา คอร์ปอเรชั่น วันนี้ประกาศเปิดตัว “TB62D787FTG” ซึ่งเป็น LED driver IC ตัวใหม่โดยมีอินพุตแบบ single wire และเอ้าท์พุต 24 ช่อง สำหรับอุปกรณ์ในสวนสนุกและการใช้งานที่มีไฟ LED ส่องสว่าง การส่งออกตัวอย่างเริ่มตั้งแต่วันนี้และการผลิตจำนวนมากจะเริ่มขึ้นในเดือนมิถุนายน
สามารถรับชมข่าวในรูปแบบมัลติมีเดียได้ที่:
http://www.businesswire.com/news/home/20170307006622/en/

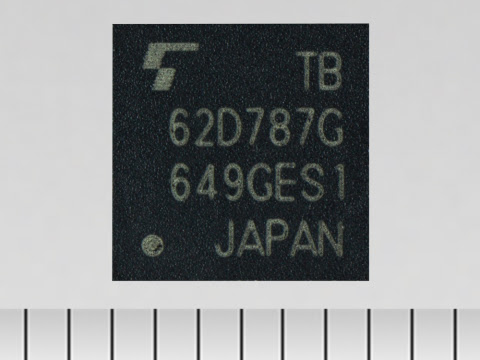

โตชิบา: LED driver IC ตัวใหม่โดยมีอินพุตแบบ single wire และเอ้าท์พุต 24 ช่อง
สำหรับอุปกรณ์ในสวนสนุกและการใช้งานที่มีไฟ LED ส่องสว่าง (รูปภาพ: บิสิเนส ไวร์)
ผลิตภัณฑ์ใหม่นี้ เหมือนกับเอ้าท์พุต IC แบบ 9 ช่องของโตชิบา “TB62D786FTG” ได้บูรณาการเอาอินเตอร์เฟสแบบ single-wire ใช้วิธีการเข้ารหัสสัญญาณข้อมูลแบบแมนเชสเตอร์ วงจร linear regulation (เอ้าท์พุต 5V) ด้วยอินพุตสูงสุด 28V และพินสายโซ่เดซี่สำหรับการสื่อสารข้อมูลก็ได้นำมารวมเข้าด้วยกันด้วย ผลที่ได้คือความสามารถในการยืดตัวของไดร์ฟเวอร์ LED ยูนิตได้รับการพัฒาขึ้นด้วยอินพุตเพียง 3 เส้น (พลังจ่ายไฟตัวเดียว ข้อมูล และสายดิน)
นอกจากนี้ การเพิ่มการสื่อสารเข้าไป ซึ่งถูกสวิตช์โดยเอ้าท์พุตแบบ 6 และ 12 ช่อง พัฒนาให้ใช้เอ้าท์พุต IC แบบ 24 ช่องแบบใหม่นี้กับตัวควบคุมได้
IC นี้บรรจุอยู่ในแพ็กเก็จขนาดกะทัดรัด (VQFN40) ด้วยแผ่นกันความร้อนด้านหลัง ทำให้ LED ยูนิตบอร์ดมีขนาดเล็กลง ไลน์อัพของผลิตภัณฑ์ใหม่และผลิตภัณฑ์เอ้าท์พุต 9 ช่องได้ขยายความสามารถของการเลือก IC ให้ขึ้นกับปัจจัยเช่นจำนวนของไฟ LED ขนาดของ LED ยูนิต และที่ตั้งของอุปกรณ์
ลักษณะสำคัญของผลิตภัณฑ์ใหม่
• อินเตอร์เฟสแบบ single-wire บิลด์อิน
• การสื่อสารถูกสวิตช์โดยเอ้าท์พุตแบบ 6 และ 12 ช่อง
• พินสายโซ่เดซี่แบบบิลด์อินสำหรับข้อมูลการสื่อสาร
• วงจร linear regulation (เอ้าท์พุต 5V) ด้วยอินพุตสูงสุด 28V
• แพ็กเกจกะทัดรัด VQFN40 ด้วยแผ่นกันความร้อนด้านหลัง
สเป็คหลัก
หมายเลยชิ้นส่วน: TB62D787FTG
พลังสัญญาณอินพุต: single-wire (5V ระบบ CMOS), ความถี่ในการโอน: 0.5MHz ถึง 2MHz
แรงดันซัพพลาย: แรงดันควบคุม IC: 4.5 ถึง 5.5 V (จ่ายจากวงจร linear regulation หรือพลังงานจากด้านนอก) linear regulator แบบบิลด์อิน: 7 ถึง 28V, 5V เอ้าท์พุต
LED เอ้าท์พุต: แรงขับกระแสด้วยเอ้าท์พุต 24 ช่อง: 28V/85mA (มากสุด), แรงขับกระแส (5mA to 40mA, แนะนำ) ไฟสามารถควบคุมด้วยการเกรด PWM จาก 0 ถึง 127 (128 ขั้น)
ฮาร์ดโคด ID: มากถึง 64 แรงขับ IDs
แพ็กเกจ: P-VQFN40-0606-0.50-001
ราคาตัวอย่าง: 180 เยน (รวมภาษี)
ข้อมูลเกี่ยวกับผลิตภัณฑ์ใหม่:
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TB62D787FTG ®ion=apc&lang=en
